Subestación Unitaria
Hasta 20 MVA, tensiones hasta 34.5 kV

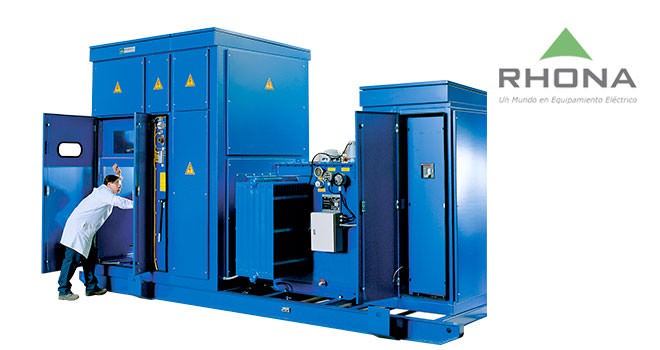

La subestación unitaria RHONA es un equipo compacto, que permite la integración de un transformador tipo subestación con sus correspondientes equipos de maniobra y protección tanto en lado primario como secundario.
Adicionalmente permite acoplamiento a Switchgear, ductos de barra, cajas protectoras, interruptores y/o celdas desconectadoras.
Opcionalmente, el conjunto puede ser montado sobre una base común de arrastre (skid) que permite su transporte completo o montaje directo a loza sin necesidad de realizar múltiples puntos de anclaje.
Configuraciones estándar:
- Entrada (incoming) por medio de desconectador tripolar en aire (hasta 40.5 kV, 1250 A) con opción de incorporar fusibles de protección).
- Entrada (incoming) por medio interruptor de poder en vacío o SF6 (hasta 40.5 kV y 3150 A) con relés de protección.
- Transformador Subestación hasta 20 MVA, tensiones hasta 34.5 kV tanto para lado primario como secundario con cambiador de taps sin tensión.
- Salida por medio de interruptor principal en aire, vacío ó SF6 o ducto de barras.
