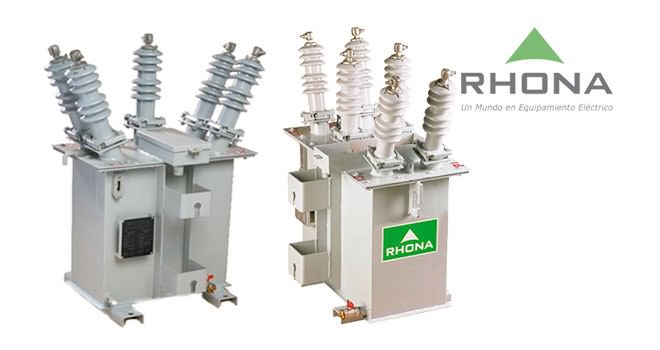

Equipo Compacto de Medida
Un Equipo Compacto de Medida reúne en un solo estanque los transformadores individuales de corriente y de tensión necesarios para realizar mediciones de consumo y de las variables eléctricas del lado de media tensión.
Estos son fabricados y probados en base a norma ANSI, IEC o según las especificaciones particulares de las compañías eléctricas.

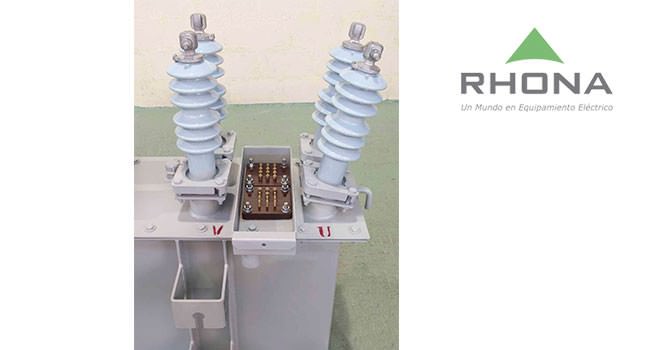

La construcción es para uso intemperie, aptos para ambientes húmedos y corrosivos, principalmente para montaje en poste. Cuenta con los aisladores de Alimentación-Carga ubicados sobre la tapa y la salida en BT a través de una placa de conexiones ubicada en una caja protectora con un niple de salida.
Estos Equipos pueden ser fabricados opcionalmente para uso interior con conectores aislados en el lado de media tensión y con fluido aislante auto extinguible.
Todos los equipos son probados con todas las pruebas de rutina, en base a la norma correspondiente, garantizando la precisión requerida.
Características:
- Clase 15 kV o clase 25 kV.
- Mochila para montaje en un poste.
- Indicador de Nivel de Liquido.
- Tapón y Válvula de llenado.
- Ganchos de Izaje.

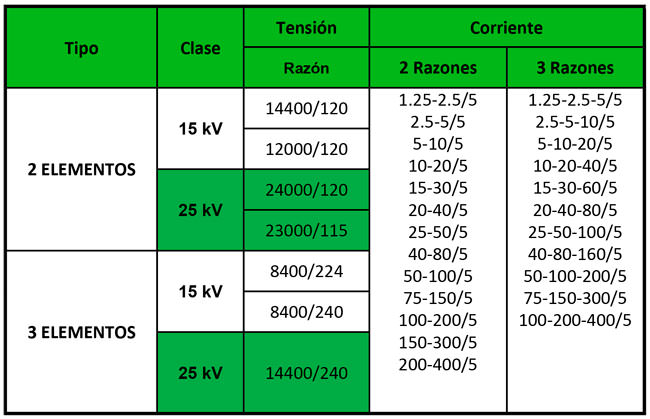

Cuadro de Tensiones y Corrientes para Equipos Compactos de Medida:
